A stadion világításának kiválasztása nem csupán egy nagy teljesítményű lámpatest kiválasztása. Egy professzionális sporthelyszínnek elegendő megvilágításra, egyenletes fényeloszlásra, szabályozott tükröződésre, megfelelő színvisszaadásra, megbízható hőkezelésre és szükség esetén adásra kész teljesítményre van szüksége.1800 W-os led stadionlámpaaz igényes kültéri sportokhoz szükséges nagy optikai teljesítményt tudja biztosítani, de valós értéke a lámpatest kialakításától és a teljes világítási rendszer tervezésétől függ.
Tartalomjegyzék
- Mit jelent valójában egy 1800 W-os stadionlámpa?
- Miért alkalmas az 1800 W-os nagy sportterekbe?
- Milyen specifikációkat kell ellenőrizni?
- Miért számít az egységesség és a tükröződés?
- Hogyan hatnak az optika és a sugárszögek a mezőre?
- Hogyan kell figyelembe venni a műsorszolgáltatási követelményeket?
- Hogyan kell megtervezni az 1800 W-os rendszert?
- Milyen vásárlási hibákat érdemes elkerülni?
- Hogyan tartható fenn a hosszú távú teljesítmény?
- Gyakran Ismételt Kérdések
- Végső megfontolások

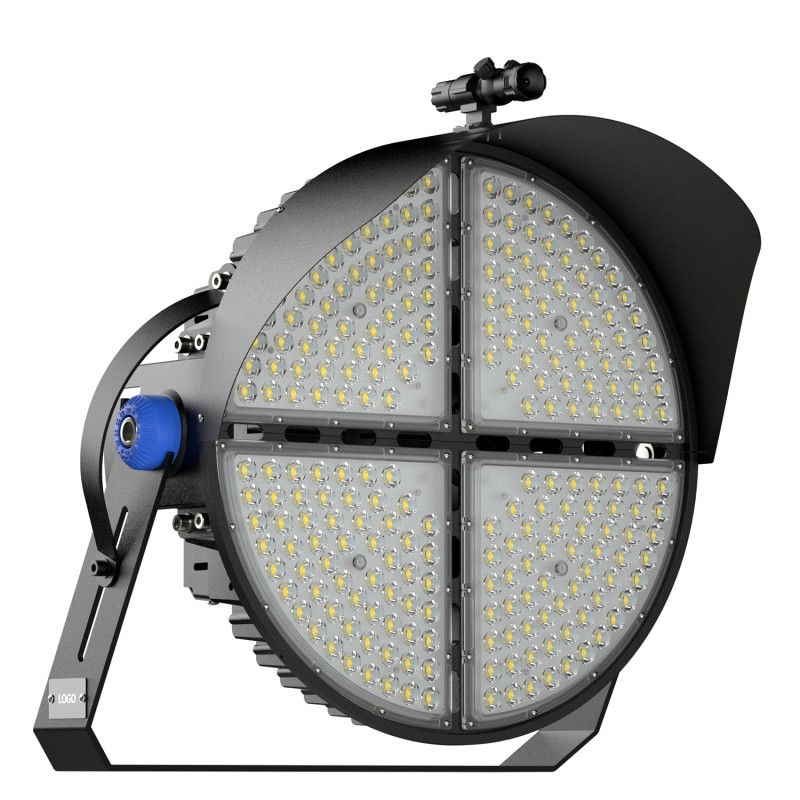

Mit jelent valójában egy 1800 W-os stadionlámpa?
Az 1800 W-os ábra a lámpatest hozzávetőleges elektromos teljesítményét írja le meghatározott működési állapotában. Ez önmagában nem mondja meg a vásárlónak, hogy mennyi hasznos fény éri el a játékfelületet. Két azonos névleges teljesítményű lámpatest eltérő eredményeket produkál, mivel a LED-ek hatékonysága, optikai kialakítása, meghajtó teljesítménye, hőkezelése és sugáreloszlása nem azonos.
Emiatt a stadionvilágítás beszerzésének túl kell lépnie az egyszerű teljesítmény-összehasonlításon. A hasznosabb kérdések a leadott lumenekre, a fotometriai eloszlásra, a szerelési magasságra, a célzási szögre, a cél fényességére, az egyenletességre és a tükröződésre vonatkoznak. A FIFA stadion útmutatása például a vízszintes megvilágítást, a függőleges megvilágítást, az egyenletességet, a tükröződést, a színvisszaadást és a színhőmérsékletet a világítástervezés fontos részeként határozza meg, ahelyett, hogy csak a fényerőt kezelné célként. :contentReference
Gyakorlatilag az 1800 W-os led stadionlámpát leginkább nagy teljesítményű világítási elemnek tekinthetjük egy nagyobb rendszerben. A végső teljesítményt a lámpatest, az optika, a szerelési pozíciók és a helyszín geometriája közötti kapcsolat adja.
Miért alkalmas az 1800 W-os nagy sportterekbe?
A nagy stadionok és sportpályák igényes világítási környezetet teremtenek. A mező lehet széles, a rögzítési pontok több tíz méterrel a játékfelület felett lehetnek, és előfordulhat, hogy a lámpatestnek jelentős távolságra kell fényt vetítenie. Ugyanakkor a túlzott fényerő rossz irányban tükröződést kelthet a játékosok, hivatalos személyek, nézők vagy kamerák számára.
Egy nagy teljesítményű LED-es lámpatest csökkentheti bizonyos elrendezésekhez szükséges lámpatestek számát, leegyszerűsíti a szerkezeti tervezést, és magas beépítési helyzetből is erős teljesítményt biztosít. A helyes mennyiséget azonban nem lehet pusztán a teljesítményből meghatározni. A professzionális tervezés általában kiértékeli a kiválasztott lámpatest tényleges fotometriai fájlját, és a telepítés előtt modellezi annak elhelyezését.
Tipikus alkalmazások
- Futball- és futballstadionok
- Atlétika és atlétika helyszínei
- Nagy szabadtéri kosárlabda vagy többcélú pályák
- Baseball és softball létesítmények
- Rögbi és más nagypályás sportok
- Magas egységességet igénylő edzésterek
- Nagy rekreációs és önkormányzati sporttelepek
- Televíziós vagy videós gyártásra alkalmas világítást igénylő helyszínek
Ne csak „1800 W”-ként adja meg a lámpatestet. Kérje a szállítótól a teljes műszaki adatlapot, a fotometriai fájlt, a LED-ek hatékonyságát, a meghajtóra vonatkozó információkat, a sugárzási szög opciókat, az üzemi hőmérséklet-tartományt és a vonatkozó vizsgálati jelentéseket. Ezek a részletek lehetővé teszik a mérnökök számára, hogy a helyszín tényleges tervezésének részeként értékeljék a berendezést.
Milyen specifikációkat kell ellenőrizni?
A megfelelő stadion lámpatestnek egyensúlyban kell lennie az optikai kimenettel, az elektromos teljesítménysel, a mechanikai megbízhatósággal és a környezeti ellenállással. Az alábbi specifikációk különösen hasznosak az 1800 W-os osztályú termékek összehasonlításakor.
| Specifikáció | Miért számít | Amit a vásárlóknak ellenőrizniük kell |
|---|---|---|
| Névleges teljesítmény | Az elektromos fogyasztást jelzi | Erősítse meg a tényleges bemeneti teljesítményt és a működési tűréshatárt |
| Világító kimenet | A keletkezett fény mennyiségét mutatja | Ellenőrizze a tesztelt lumeneket, ne csak a teljesítményre hagyatkozzon |
| Optikai elosztás | Meghatározza, hogy hova kerüljön a fény | Tekintse át a sugárszögeket és a fotometriai fájlokat |
| Egyöntetűség | Csökkenti a világos és sötét zónákat | Tekintse át a szimulált és mért egyenletességi értékeket |
| Színvisszaadás | Támogatja a természetes vizuális érzékelést és a kamera reprodukcióját | Ellenőrizze a CRI/Ra és a projektspecifikus követelményeket |
| Vakítás szabályozás | Segít megóvni a vizuális kényelmet | Ellenőrizze az optikai árnyékolást és a számított tükröződési teljesítményt |
| Behatolás elleni védelem | Védelmet nyújt a kültéri por és víz kitettsége ellen | Erősítse meg a megadott IP-besorolást és tesztalapot |
| Hőkezelés | Befolyásolja a működési stabilitást és a LED élettartamát | Tekintse át a hűtőborda tervezési és hőmérsékleti adatait |
| Driver | Vezérli az elektromos működést | Ellenőrizze a hatékonyságot, a védelmi funkciókat és a fényerő-szabályozás kompatibilitását |
A specifikációnak meg kell egyeznie a helyszín helyi elektromos rendszerével, telepítési környezetével és karbantartási stratégiájával is. Kültéri stadionprojekteknél a szélterhelés, a szerelési hardver, a kábelvezetés és a karbantartáshoz való hozzáférés ugyanolyan fontos lehet, mint maga a LED-modul.
Miért számít az egységesség és a tükröződés?
A nagy megvilágítás nem eredményez automatikusan jó sportvilágítást. A rendkívül világos területekkel és lényegesen sötétebb zónákkal rendelkező mezők megnehezíthetik a sportolók számára a gyorsan mozgó tárgyak nyomon követését, és inkonzisztens vizuális feltételeket teremthetnek a nézők és a kamerák számára.
Az UEFA a vízszintes és függőleges egységességet olyan arányok használatával határozza meg, mint az U1 és U2. Az U1 a minimális megvilágítást a maximális megvilágítással, míg az U2 a minimális megvilágítást az átlagos megvilágítással hasonlítja össze. Ezek a mérések segítenek leírni, hogy a fény milyen egyenletesen oszlik el a referenciaterületen.
A tükröződés egy másik fontos szempont. A közvetlenül a játékosok vagy nézők felé mutató erős lámpatest még akkor is kényelmetlenséget okozhat, ha a pályán az átlagos lux szint elfogadható. A FIFA ezért azt javasolja, hogy gondosan mérlegeljék a lámpatestek helyzetét, a célzási szögeket, a sugárelosztást és a világítószerkezetek elhelyezkedését.
Jobb világítási célpont
- Elég fény:megfeleljen a helyszín által megkövetelt megvilágításnak.
- Egyenletes fény:minimalizálja a túlzott különbségeket a területen.
- Szabályozott fény:tartsa kordában a szükségtelen kiömlést és a tükröződést.
- Megfelelő szín:megfelelő színhőmérsékletet és megjelenítést biztosítanak.
- Stabil működés:állandó teljesítmény fenntartása a hosszú üzemidőn keresztül.
Hogyan hatnak az optika és a sugárszögek a mezőre?
Az optikai eloszlás az egyik legfontosabb különbség az általános célú reflektor és a professzionálisan megtervezett stadionlámpa között. Egy keskeny sugár nagy távolságra vetítheti ki a fényt, míg a szélesebb sugár szélesebb területet fedhet le. Egyik sem általánosan jobb; a helyes eloszlás függ a szerelvény magasságától, a mező méretétől és a célzás geometriájától.
Például egy magas árboc, amely távol van a pályától, eltérő optikai eloszlást igényelhet, mint egy, a mezőhöz közel elhelyezett tetőre szerelt lámpatest. Azonos sugárzási szög használata a stadionban szükségtelen átfedéseket hozhat létre bizonyos területeken, míg más területeket alul megvilágít.
Éppen ezért a professzionális világítási számításokat a gyártó fotometriai adatai alapján kell elvégezni. A FIFA külön megjegyzi, hogy a célzási szögek, a fénysugár jellemzői, az árboc helyzete és a stadion geometriája egyaránt befolyásolja az eredményül kapott világítási rendszert.
Vásárlás előtt kérje az IES vagy LDT fotometriai fájlt, ha rendelkezésre áll. Világítástechnikusa a fájl segítségével szimulálhatja a rögzítőelemek mennyiségét, a szerelési magasságokat, a célzási szögeket, a fényviszonyokat és az egyenletességet a berendezés szállítása előtt.
Hogyan kell figyelembe venni a műsorszolgáltatási követelményeket?
A televíziós vagy professzionális videógyártásra szánt stadionoknak további világítási igények vannak. A kamera nem egyszerűen a mező vízszintes fényerejét rögzíti. A játékosoknak, hivatalos személyeknek és mozgó tárgyaknak jól láthatónak kell maradniuk több kamerairányból, ami fontossá teszi a függőleges megvilágítást.
A FIFA kifejti, hogy a függőleges megvilágítás különösen fontos a televíziós sugárzású helyszíneken, és több irányból is értékelik. A színvisszaadás, a színhőmérséklet, a villogás, az egyenletesség és a tükröződés szintén fontos szempontokká válnak a műsorszórási környezetben.
Az UEFA 2023-as stadionvilágítási útmutatása a világítási követelményeken belül a vízszintes és függőleges megvilágítást, az egyenletességet, a villogást, a színhőmérsékletet, a színvisszaadást és a tükröződést is tartalmazza. Az A szintű kritériumai például magas vízszintes és függőleges megvilágítást adnak meg meghatározott egyenletességi és tükröződési paraméterekkel együtt.
Ezért a vevőnek nem szabad azt feltételeznie, hogy egy 1800 W-os készülék automatikusan sugárzásra kész. A tényleges illesztőprogramot, az optikai rendszert, a villogási jellemzőket, a színteljesítményt és a fotometriai eredményeket ellenőrizni kell a tervezett helyszín követelményei szerint.
Hogyan kell megtervezni az 1800 W-os rendszert?
A sikeres telepítés a lámpatestek érkezése előtt megkezdődik. A világítási rendszert a terepméretek, a környező szerkezetek, az árboc vagy a tető elhelyezkedése, a cél megvilágítása, a nézési irányok és a karbantartási hozzáférés alapján kell megtervezni.
Gyakorlati tervezési sorozat
- Határozza meg a helyszínt:rögzíti a terepméreteket, a környező állványokat, a tetőszerkezeteket és a rendelkezésre álló szerelési pozíciókat.
- Határozza meg a világítási célt:annak megállapítása, hogy a helyszínt edzésre, szabadidős használatra, versenyre vagy közvetített eseményekre szánják.
- Cél megvilágítás beállítása:határozza meg a szükséges vízszintes és adott esetben függőleges megvilágítást.
- Az egységesség ellenőrzése:állítsa be a megfelelő egységességi célokat ahelyett, hogy csak az átlagos luxra összpontosítana.
- Optika kiválasztása:válasszon sugárelosztást a szerelési magasság és a célzási geometria alapján.
- Futtasson le egy fotometriai szimulációt:kiszámítja a rögzítőelem mennyiségét, a célzás irányát, a luxuseloszlást és az egyenletességet.
- Erősítse meg a szerkezeti és elektromos követelményeket:ellenőrizze a szerelési hardvert, a tápegységet, a védelmet és a kábel kapacitását.
- Jutalék és intézkedés:a telepítés után hasonlítsa össze a tényleges terepi méréseket a tervezési célokkal.
Ez a megközelítés csökkenti annak kockázatát, hogy a beépítés után kiderüljön, hogy a kiválasztott sugárminta túlzott tükröződést, egyenetlen lefedettséget vagy elégtelen megvilágítást okoz a kulcsfontosságú területeken.
Milyen vásárlási hibákat érdemes elkerülni?
A vásárlók gyakran a kezdeti egységárra és a teljesítményre koncentrálnak, mivel ezek a számok könnyen összehasonlíthatók. A stadionvilágítás azonban rendszerszintű vásárlás. Egy olcsóbb lámpatest több egységet, több szerelési munkát vagy gyakoribb karbantartást igényelhet, ha optikai és hőteljesítménye nem megfelelő.
Gyakori problémák
- Csak a teljesítmény összehasonlítása:az azonos teljesítményértékek nem garantálják az azonos fénykibocsátást.
- A fotometriai adatok figyelmen kívül hagyása:sugárinformáció nélkül a szerelvény mennyisége és a célzás nem értékelhető megfelelően.
- Nem megfelelő optikai vezérlés használata:a túlzott kiömlés tükröződést okozhat, és hasznos fényt veszíthet el.
- Egyedül átlagos lux körüli tervezés:a rossz egyenletesség egy elfogadható átlagérték mögött rejtve maradhat.
- A függőleges megvilágítás elfelejtése:ez komoly problémává válhat, ha a helyszínt sugárzásra szánják.
- A hőviszonyok alábecsülése:A nagy teljesítményű lámpatestek jelentős hőt termelnek, és megfelelő hőkezelést igényelnek.
- Üzembe helyezési mérések kihagyása:a telepítési eredményeket össze kell hasonlítani az eredeti világítási tervvel.
Hogyan tartható fenn a hosszú távú teljesítmény?
Egy 1800 W-os stadion lámpatest akár órákig is üzemelhet kültéri körülmények között, ezért a karbantartási tervezést már a kezdetektől bele kell foglalni a projektbe. A szennyeződés felhalmozódása, a környezeti hatások, az elektromos ingadozások és a hőviszonyok befolyásolhatják a hosszú távú teljesítményt.
A rendszeres ellenőrzésnek ki kell terjednie a lámpatest házára, az optikai lencsékre, a rögzítőkeretekre, az elektromos csatlakozásokra és a vezérlőrendszerre. Az optikai felületet elég tisztán kell tartani a szükségtelen fényveszteség elkerülése érdekében. A mechanikai alkatrészeket is meg kell vizsgálni, hogy nincs-e benne korrózió, kilazulás vagy környezeti károsodás.
A karbantartási stratégiának figyelembe kell vennie a hozzáférést is. A nehezen vagy drágán elérhető berendezés még akkor is növelheti a stadion valós üzemeltetési költségét, ha a kezdeti vételár vonzó.
A világítási projektnek inkább a fenntartott teljesítményt kell figyelembe vennie, nem csak a kezdeti teljesítményt. Az UEFA megjegyzi, hogy a számított egyenletesség magasabb lehet, mint a telepítés után mért értékek, ez az egyik oka annak, hogy a tervezési folyamatnak megfelelő tartalékot kell biztosítania.
Gyakran Ismételt Kérdések
Nem. Az alkalmasság függ a mező méretétől, a szerelési magasságtól, a cél megvilágításától, a szükséges egyenletességtől, a sugáreloszlástól és a helyszín osztályától. A lámpatestet teljes fotometriai tervezéssel kell értékelni, nem pedig pusztán a wattból.
Nincs univerzális mennyiség. A szám a helyszín méretétől, a beépítési helyzettől, az optikai eloszlástól és a szükséges világítási szinttől függ. A tényleges rögzítési fájl felhasználásával végzett fotometriai szimuláció a megfelelő módja a mennyiség meghatározásának.
Nem. A watt elektromos bemenetet jelent, míg a stadion hasznos teljesítménye a fényhatékonyságtól, az optikától, az egyenletességtől, a tükröződés-szabályozástól, a színteljesítménytől és a telepítés geometriájától is függ.
A megfelelő sugárszög a szerelési magasságtól, a játékfelülettől való távolságtól és a kívánt lefedettségtől függ. A keskeny, közepes és széles eloszlások mind hasznosak lehetnek, ha megfelelően illeszkednek a telepítési geometriához.
Használható adás-orientált projektekben, de az 1800 W-os besorolás önmagában nem alapozza meg a sugárzásra való alkalmasságot. A függőleges megvilágítást, az egyenletességet, a villogást, a színvisszaadást, a színhőmérsékletet és a tükröződést a projekt specifikus követelményei szerint kell ellenőrizni.
A rosszul vezérelt, nagy teljesítményű lámpatestek kényelmetlen fényerőt okozhatnak a játékosok, hivatalos személyek, nézők vagy kamerák számára. A megfelelő célzás és optikai eloszlás segít a hasznos fényt a játéktér felé irányítani, miközben csökkenti a nem kívánt fényt a nézési irányokba.
A vevőknek kérniük kell a teljes termékadatlapot, a névleges teljesítményt, a fényáram-kibocsátást, a LED-ekkel és a meghajtóval kapcsolatos információkat, a fénysugár opciókat, a fotometriai fájlt, a színspecifikációkat, az üzemi hőmérséklet-tartományt, a védelmi minősítést, a szerelési információkat, a garanciális feltételeket és a rendelkezésre álló vizsgálati dokumentációt.
Lehetséges, de a világítás kialakításához különböző mennyiségekre, célzási pozíciókra vagy optikai eloszlásokra lehet szükség. A futball-, atlétika-, baseball- és többcélú helyszíneknek eltérő lehet a pálya geometriája és a megtekintési követelmények.
Végső megfontolások
Egy 1800 W-os led stadionlámpa hatékony megoldás lehet nagy sportterek számára, de a legfontosabb vásárlási döntés nem a specifikációs lapon feltüntetett teljesítmény. A lámpatestnek hasznos fényt kell szolgáltatnia ott, ahol szükséges, egyenletesen kell elosztania a fényt, szabályoznia kell a tükröződést, és megbízhatóan kell működnie a helyszín aktuális környezeti feltételei között.
A szakmai versenyt vagy műsorszórást magában foglaló projektek esetében az értékelésnek tovább kell haladnia a függőleges megvilágítás, a színteljesítmény, a villogás és a kamera felé néző körülmények figyelembevételével. A FIFA és az UEFA hivatalos stadionútmutatása bemutatja, hogy miért értékelik a modern sportvilágítást a megvilágítás, az egyenletesség, a tükröződés és a vizuális minőségi paraméterek kombinációjával, nem pedig egyetlen fényerősséggel.
A disztribútorok, vállalkozók és stadiontulajdonosok számára a leghasznosabb megközelítés az, ha a beszállítót teljes körű projektinformációkkal látják el, mielőtt kiválasztják a végleges felszerelést. A terepi méretek, a szerelési magasság, az oszlop- vagy tetőpozíció, a célluxus-szintek, a sugárzási követelmények és a helyi elektromos feltételek lehetővé teszik a világítás gyártója számára, hogy megfelelő konfigurációt ajánljon ahelyett, hogy egyszerűen egy 1800 W-os terméket idézne.
